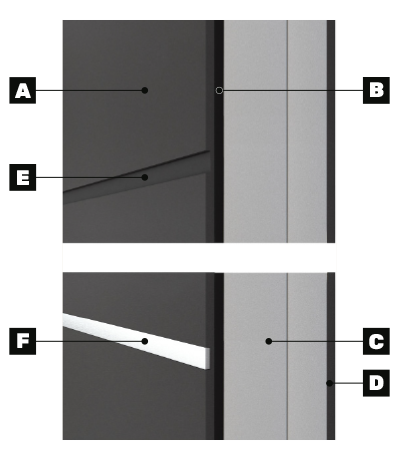

Specifiche tecniche Serie 3000 PERSONALIZZAZIONE LATO INTERNO Per il lato interno della serie 3000 sono realizzabili 6 soluzioni (3 con lato interno applicato e 3 con lato interno inserito). LATO INTERNO APPLICATO LISCIO Pannello liscio interno (soluzione standard) INCISO Pannello interno decorato con 3 incisioni orizzontali di larghezza 6 mm. Lamiera interna di spessore 2 mm. (disponibile su richiesta) DOPPIO Pannello interno decorato dello stesso disegno esterno con lamiera interna di spessore 2 mm. (disponibile su richiesta) LATO INTERNO INSERITO LISCIO Pannello liscio interno (soluzione standard) INCISO Pannello interno decorato con 3 incisioni orizzontali di larghezza 6 mm. Lamiera interna di spessore 2 mm. (disponibile su richiesta) DOPPIO Pannello interno decorato dello stesso disegno esterno con lamiera interna di spessore 2 mm. (disponibile su richiesta) CARATTERISTICHE TECNICHE A Lamiera alluminio spessore 2 mm B Giunto elastico C Nucleo isolante spessore variabile D Lamiera alluminio per lato interno liscia o incisa spessore 2 mm E Incisione decorativa su lamiera in alluminio ottenuta mediante pantografatura di larghezza 6 mm F Incisione decorativa su lamiera in alluminio ottenuta con applicazione inserto in alluminio di finitura argento satinato, nero o acciaio inox di larghezza 6 mm VINCOLI E DETTAGLI VERNICIATURA: Tutti i pannelli sono verniciabili internamente ed esternamente dello stesso colore o con colori differenti. POSIZIONAMENTO AREA DECORATIVA: L’area decorativa è la parte caratterizzante del pannello ed è ottenuta mediante incisioni sulla superficie interna od esterna. Le quote indicate nei disegni dei vari modelli definiscono il posizionamento dell’area decorativa rispetto al perimetro del pannello e rimangono costanti al variare della larghezza L e dell’altezza H. Le incisioni evidenziate in rosso nei disegni prevedono la possibilità di applicare inserti. Seguono 3 esempi di differenti modelli in cui si vede come cambia la configurazione dell’area decorativa al variare della larghezza L e dell’altezza H. POSIZIONAMENTO DELL’AREA DECORATIVA PER OGNI SINGOLO MODELLO SCARICA LA VERSIONE IN PDF
