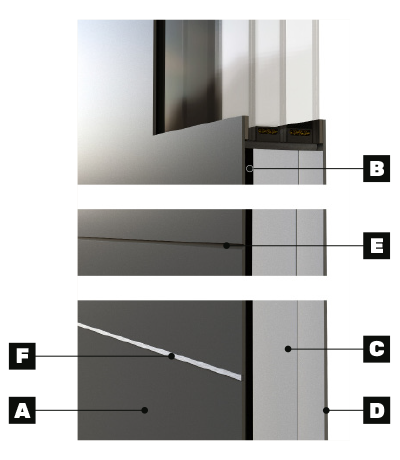

Specifiche tecniche Serie 5000 PERSONALIZZAZIONE LATO INTERNO Per il lato interno della serie 5000 sono realizzabili due soluzioni. LATO INTERNO APPLICATO LISCIO Pannello liscio interno senza cornice (disponibile su richiesta) DOPPIO Pannello interno decorato dello stesso disegno esterno con lamiera interna di spessore 2 mm CARATTERISTICHE TECNICHE A Lamiera in alluminio spessore 2 mm B Giunto elastico C Nucleo isolante spessore variabile D Lamiera in alluminio lato interno liscia o incisa spessore 2 mm E Incisione decorativa su lamiera in alluminio ottenuta mediante pantografatura di larghezza 6 mm F Incisione decorativa su lamiera in alluminio con applicazione inserto di alluminio di finitura argento satinato, nero o acciaio inox di larghezza 6 mm VINCOLI E DETTAGLI VERNICIATURA: Tutti i pannelli sono verniciabili internamente ed esternamente dello stesso colore o con colori differenti. POSIZIONAMENTO AREA DECORATIVA: L’area decorativa è la parte caratterizzante del pannello ed è ottenuta mediante incisioni sulla superficie interna od esterna. Le quote indicate nei disegni dei vari modelli definiscono il posizionamento dell’area decorativa rispetto al perimetro del pannello e rimangono costanti al variare della larghezza L e dell’altezza H. Le incisioni evidenziate in rosso nei disegni prevedono la possibilità di applicare inserti. Seguono 3 esempi di differenti modelli in cui si vede come cambia la configurazione dell’area decorativa al variare della larghezza L e dell’altezza H. Le linee colorate di rosso indicano dove sarà applicato l’eventuale inserto. POSIZIONAMENTO DELL’AREA DECORATIVA PER OGNI SINGOLO MODELLO SCARICA LA VERSIONE IN PDF
